滤筒除尘器广泛地应用于水泥、钢铁、电力、食品、冶金、化工等工业领域,整体容量增加数倍,成为过滤面积>2000m2大型除尘器
滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋除尘结构。
滤筒除尘器的特点如下:
①由于滤料折褶成筒状使用,使滤料布置密度大,所以除尘器结构紧凑,体积小;

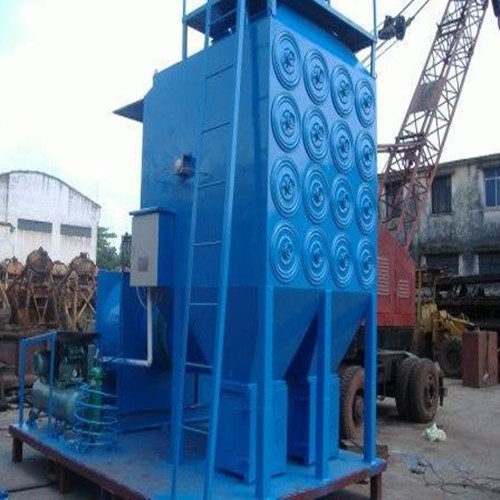

滤筒式除尘器
滤筒式除尘器
②滤筒高度小,安装方便,使用维修工作量小;
③同体积除尘器过滤面积相对较大,过滤风速较小,阻力不大;
④滤料折褶要求两端密封严格,不能有漏气,否则会降低效果。
原理:含尘气体进入滤筒除尘器后,由于气流端面的突然扩大及气流分布板的作用,气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下,沉降到灰斗;粒度细、密度小的尘粒进入过滤室,通过扩散和纤维拦截等综合效应,使粉尘沉积在滤筒的滤料表面,净化后的气体进入净气室内,由出风口经风机排出。
|
