 结构优势与特点:

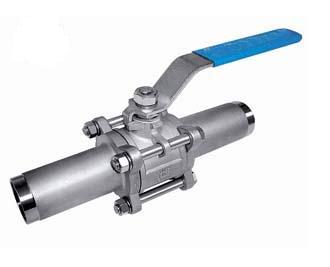

3PC对焊加长球阀一般可用于卫生级，工业级，生物，医药等等，结构简单、体积小、重量轻。PC对焊加长球阀主要以焊接方式与管道连接，球阀具有较低阻力。因为球阀的球体通道，阀体通道与连接的管道成直管相通，截面积相等;此阀门是我司研发新型产品，若是此产品用于工业级，那么阀门就直接铸造出成品，无需处理；球阀具有较低阻力。因为球阀的球体通道，阀体通道与连接的管道成直管相通，截面积相等，所以阻力小，且是各类阀门中阻力最小的，阀门标准有5S跟10S标准，需订货时跟客户确认清楚，一般用于医药需要进行阀门脱油脱脂处理，用于生物工程需要阀门全部达到304材质标准，否则会影响室内环境。产品广泛应用于石油、化工、电力、造纸、食品、制药、排水工程等。
球阀主要性能规范 Capability Criterion
设计与制造
结构长度
法兰尺寸
压力-温度
试验-检验
GB122237
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092
主要零件材料 Materials Of main Parts
阀体
Body
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni12Mo2Ti
CF8M
CF3M
球体阀杆
Ball Stem
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
阀座
Seat
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
温度
Temperature
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(对位聚笨 PPL)
介质
Medium
水蒸汽油品
Water steam
Oil goods
硝酸类 Nitric Acid
强氧化介质
strongey oxidable medium
醋酸
|
