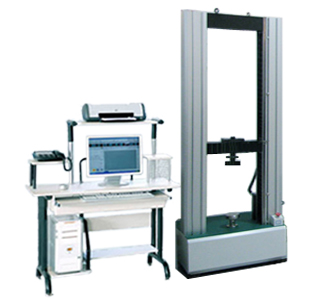

微电脑控制电子万能试验机JDL-5000N
一.橡胶拉力测试机概述
全电脑控制材料试验机可对橡胶、塑料、塑胶、无纺布、纺织、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。
二.橡胶万能试验机主机规格
A.高精度美国传力力量传感器: 0~5KN可选 。
力量精度在±0.5 %以内。
B.容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100
采用高精度24 bits A/D，取样频率200Hz
C.动力系统:日本松下交流伺服电机+松下交流驱动器＋蜗轮蜗杆减速机＋滚珠丝杆。
D.控制系统: 采用Pulse Command控制方式使控制更精准
速度控制范围0.001~800 mm/min。
E.数据传输方式：RS232传输
F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
G.简洁的全程一档与精密全程七档力量线性双校正系统。
H.豪华测试界面软件可实现定速度、定位移、定荷重定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I.测试空间:测试宽度约450 mm
联板行走空间800mm
J.全程位移: 编码器2500 P/R，提升4倍精度
位移解析0.001mm。
小变形：金属引伸计，解析 0.001mm
K.安全装置:过载紧急停机装置、上下行程限定装置、
漏电自动断电系统、自动断点停机功能。
M．手控方式：可增添无线遥控装置或手动操作盒。
三.橡胶电子拉力试验机主要计数指标
1、最大试验力：5000N
2、准确度等级：0.5级
3、负荷测量范围：0.2%—100%FS
4、试验力示值允许误差极限：示值的±1%以内
5、试验力示值分辨率：最大试验力的1/±300000
6、变形测量范围：0.02—100%FS
7、变形示值误差极限：示值的±0.50%以内
8、变形分辨力：最大变形的1/300000
9、位移示值误差极限：示值的±0.5%以内
10、位移分辨力：0.05μm
11、力控速率调节范围：0.01-10%FS/S
12、力控速率相对误差：±0.5%设置值以内
13、变形速率调节范围：0.02—5%FS/S
14、变形控制速率相对误差：±1%设定值以内
15、位移速率调节范围：0.001—500mm/min
16、位移速率控制精度：速率＜0.01mm/min时，设定值的±1.0%以内
速率≥0.01mm/min时，设定值的±0.2%以内
17、恒力、恒变形、恒位移控制范围：0.5%—100%FS
18、恒力、恒变形、恒位移控制精度：设定值≥10%FS时，
设定值的±0.1%以内；设定值＜10%FS时，设定值的±0.5%以内
19、有效试验宽度：420mm
20、有效拉伸空间距离：900mm
21、量程分档：满量程的0.25、0.50、0.75、1.00四档
22、行程限位安全装置：电子非接触式限位保护23、超载保护：试验力超过最大试验力10%时机器自动停机24、横梁返回功能：试验结束后横梁以高速返回试验初始位置
25、主机外型尺寸（长×宽×高）：680mm×600mm×1600mm
26、电源：220V±10%; 50Hz
27、主机重量：180kg
|
