 产品名称 ： 水位电极
详细介绍 ：
一、概述
UDZ系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉
起动分离器、水箱等的水位测量。本装置由测量筒和二次仪表组成。采用数码显示和汽红水
绿双色发光二极管显示液位。
二、仪表的特点及技术参数
1.特点：
①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
2.技术参数：
①电源电压：220V±10% 、50Hz
②工作环境温度：-10-45℃
③工作相对湿度：≤85%
④液体水阻范围：0-500KΩ
⑤继电器输出接点容量：220V、3A
⑥水位显示点数：5-19点（最多可达38点）
例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300
⑦外形尺寸：800mm×160mm×300mm 安装尺寸： 15mm×76mm
⑧整机功率：≤5W
三、测量筒、电极及技术参数
1.测量筒结构简图
2.测量筒制造标准
按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。

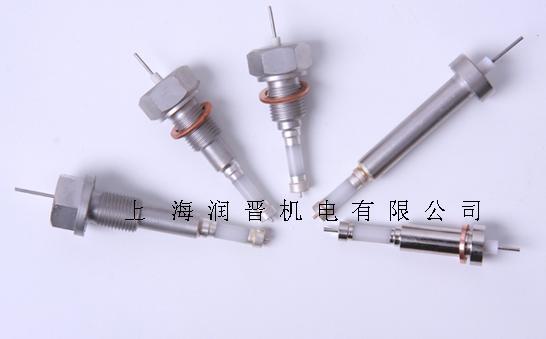

3.电极（电接点）采用超纯陶瓷制造。结构分两种：压入式和螺纹式
4.技术指标：
工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ
工作压力：≤21.56MPa 可测中心距：≤2200mm
工作温度：372℃
5.电极形号规格表 型号 规格 与测量筒安装形式 型号 规格 与测量筒安装形式
DJM1615-115 M16×1.5×115 外螺纹式 DJY2212-115 φ22×φ12×115 压入式
DJM1615-97 M16×1.5×97 DJY2212-87 φ22×φ12×87
DJM1615-87 M16×1.5×87 DJY2012-87 φ20×φ12×87
DJM1815-115 M18×1.5×115 DJY1712-115 φ17×φ12×115
DJM1815-87 M18×1.5×87 DJY1712-87 φ17×φ12×87
四、工作原理
电接点水位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。 随着水位的变化，电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。
五、订货须知
订货时请用户评理有下列内容：
1.仪表型号 2.测点分布数据及报警点位置 3.汽液管中心距尺寸
4.工作压力、工作温度 5.接口连接方式（法兰或焊接） |
