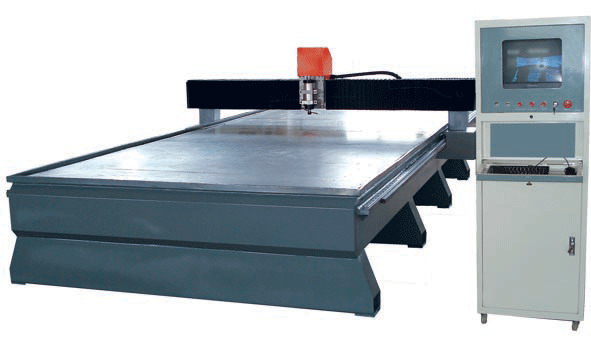

 上海原力高速数控雕刻机(J 30)机器参数
l X轴行程：1500mm
l Y轴行程：3000mm
l Z轴行程：150mm
l 工作台面尺寸：1620mm×3300mm
l 主轴功率：4000KW/6000kw恒功率水冷变频主轴或恒功率风冷变频主轴
l 主轴转速：0-24000r/min
l 台面：铝合金台面（真空吸附台面选配）
l 床身结构：机器床体整体铸造而成，并且经过高温去应力，两次精密加工而成。
l 传动结构：X Y轴为台湾上银大导成高精密齿条传动，z轴为上银高精密方形导轨和丝杆。
l 驱动系统：日本松下伺服套件
l 加工精度：0.02mm
l 重复定位精度：0.04mm
l 最大空行速度： 45米/分钟
l 最大工作速度： 20米/分钟
l 软件支持：ARTCAM,TYPE3,ENG等
控制系统：Ncstudio系统
l 刀具直径：直径3.175/4/6/8/10/12.7mm
l 电源电压：AC380V/50Hz
l 真空泵：国产7.5KW（或选配德国贝克真空泵）
l 机器净重：2000Kg
|
机械性能参数指标 |
J25 |
J30 |
J50 |
|
工作行程 |
X行程 |
1300mm |
1500mm |
2000mm |
|
Y行程 |
2500mm |
3000mm |
5000mm |
|
Z行程 |
150mm |
150mm |
150mm |
|
台面尺寸 |
X-Y |
1420*2800mm |
1620*2800mm |
2120*5300mm |
|
主轴电机 |
主轴功率 |
恒功率4000W/6000W风冷变频主轴 or 恒功率水冷变频主轴 |
|
主轴转速 |
0-24000r/min |
|
机械构造 |
台面 |
真空吸附（电木板），可以使用夹具固定材料 |
|
转动结构 |
XY轴为精密齿轮齿条传动，Z轴为高精密丝杆传动 |
|
精度 |
加工精度 |
0.02mm |
|
重复定位精度 |
0.04mm |
|
速度 |
最大空行速度 |
步进25米/分钟 、伺服45米/分钟 |
|
最大工作速度 |
20000mm/min |
|
真空吸附 |
真空泵 |
7.5kw |
7.5kw |
7.5kw |
|
气流量 |
120立方米/小时 |
120立方米/小时 |
250立方米/小时 |
|
软件支持 |
ARTCAM/TYPE3/ARFACAM/MASTERCAM/PRO-E/AUTOCAD等等 |
|
驱动系统 |
精密步进电机 or 日本交流伺服电机 |
|
控制系统 |
Ncstudio or ULI-DSP系统，换刀机器需要新代系统 |
|
刀具直径 |
3.175/6/8/10/12.7mm |
|
电源电压 |
AC380V/50HZ |
|
机器净重 |
1500kg |
2000kg |
3000kg | |
