 工作原理：

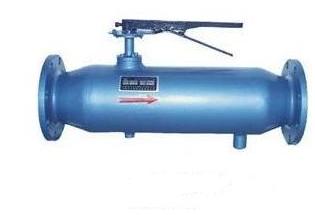

自动反冲洗排污过滤器主要由优质碳钢筒体、特殊结构不锈钢复合滤网、蝶阀及排污装置所组成。当过滤正常时，水流转向阀为开启状态，水流由入口过入过滤器，经过滤网过滤到出口．处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉淀在排污口附近。
反冲洗排污时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗黏附在网孔上的杂质，达到清洁过滤网的目的，由于转向阀关闭，水经过反冲后流速增大，反洗效果好。
产品参数表:
|
产品型号 |
出入口径 |
最大流量 |
外形尺寸（mm） |
排污口 |
|
inch |
mm |
T/H |
L1 |
H |
mm |
|
ZD-25P |
1 |
25 |
4．9 |
390 |
60 |
20* |
|
ZD-40P |
1．5 |
40 |
12 |
390 |
63 |
25* |
|
ZD-50P |
2 |
50 |
19 |
390 |
70 |
25* |
|
ZD-65P |
2．5 |
65 |
28 |
390 |
83 |
25* |
|
ZD-80P |
3 |
80 |
50 |
500 |
96 |
25* |
|
ZD-100P |
4 |
100 |
80 |
500 |
128 |
32* |
|
ZD-125P |
5 |
125 |
125 |
550 |
162 |
40* |
|
ZD-150P |
6 |
150 |
180 |
600 |
189 |
50 |
|
ZD-200P |
8 |
200 |
320 |
700 |
220 |
65 |
|
ZD-250P |
10 |
250 |
490 |
800 |
255 |
80 |
|
ZD-300P |
12 |
300 |
710 |
1050 |
294 |
100 |
|
ZD-350P |
14 |
350 |
970 |
1200 |
331 |
125 |
|
ZD-400P |
16 |
400 |
1260 |
1400 |
377 |
150 |
|
ZD-450P |
18 |
450 |
1590 |
1550 |
420 |
150 |
|
ZD-500P |
20 |
500 |
1970 |
1700 |
462 |
150 |
|
ZD-600P |
24 |
600 |
2850 |
2000 |
537 |
200 |
|
ZD-700P |
28 |
700 |
3880 |
2280 |
607 |
200 |
|
ZD-800P |
32 |
800 |
5060 |
2500 |
685 |
200 |
安装与使用
自动反冲洗排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上向下；安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，水流导向阀处于开启状态，当需要排污时，关闭水流导向阀，打开排污阀直至排出水质变清为止，关闭排污阀，开启水流导向阀，即完成排污过程，设备进入正常运行状态。
|
