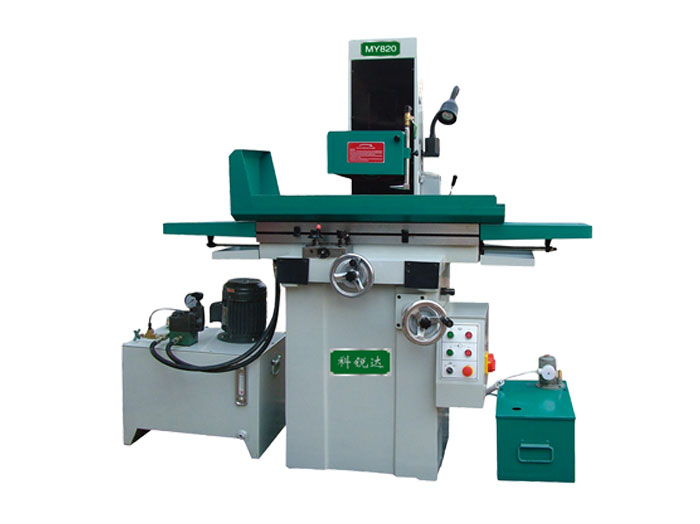

MY820技术参数
|
型 号 |
MY820 |
|
工作台 |
工作台台面尺寸（长×宽） |
mm |
480×200 |
|
工作台最大行程（长×宽） |
mm |
530×220 |
|
工作台最大磨削面积（长×宽） |
mm |
520×220 |
|
工作台T型槽（槽数×槽宽） |
mm |
1×14 |
|
磨头 |
砂轮轴中心线至工作台面距离 |
mm |
450 |
|
砂轮（WA46K5V）尺寸（外径×宽×内径） |
mm |
Ф200×20×Ф31.75 |
|
砂轮转速（50HZ） |
r/min |
2850 |
|
进给量 |
工作台纵向（左右）速度（无级） |
m/min |
3-20 |
|
横向(前后)进给手轮进给量 |
手轮每转 |
mm/min |
2.5 |
|
手轮每格 |
mm/min |
0.02 |
|
横向(前后)进给手轮进给量 |
最小 |
mm |
0.1 |
|
最大 |
mm |
7.5 |
|
垂直(上下)进给手轮进给量 |
手轮每转 |
mm |
1.25 |
|
手轮每格 |
mm |
0.01 |
|
电机 功率 |
主轴电机 |
kw |
1.1 |
|
冷却电机 |
W |
40 |
|
油压 系统 |
油压马达 |
kw |
1.5 |
|
工作压力 |
Mpa |
3 |
|
油箱容量 |
L |
80 |
|
最大流量 |
L/min |
18 |
|
工作 精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
|
表面粗糙度 |
μm |
Ra0.32 |
|
机床 重量 |
净重 |
kg |
750 |
|
毛重 |
kg |
850 |
|
|
外形尺寸（长×宽×高） |
mm |
1680×1140×1760 |
|
|
包装箱尺寸（长×宽×高） |
mm |
1630×1140×1940 |
【说明】
1、机床结构合理，刚性好，外型美观，操作方便。
2、工作台横向运动采用液压传动，前后电动。
3、系统主机械阀为磨床专用阀，分两部分，机械换向控制，节流调速控制。节流调速部分还有卸荷功能，可实现工作台的启停。
4、可磨削各种平面和复杂成型面，适用于不需机动进刀的磨削加工，可根据用户需要配有永磁吸盘或电磁吸盘。
