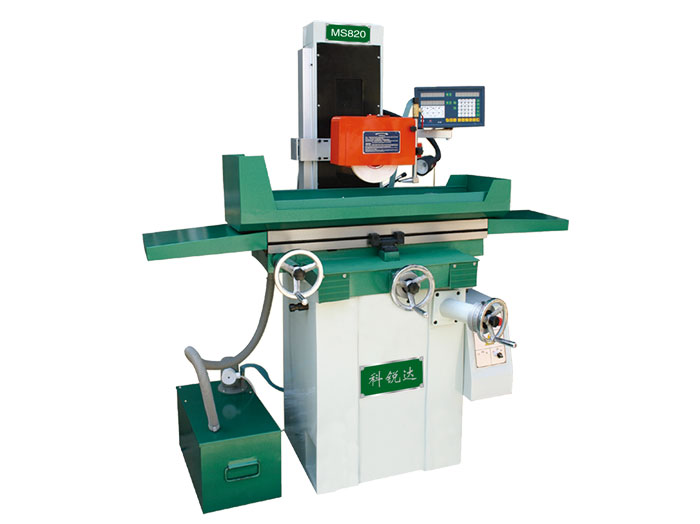

MS820技术参数
|
技术规格 |
单位 |
MS820 |
|
工作台纵向移动量 |
mm |
520 |
|
工作台横向移动量 |
mm |
220 |
|
工作台面至主轴中心最大距离 |
mm |
450 |
|
工作台最大承受量 |
Kg |
200 |
|
工作台台面尺寸 (长×宽) |
mm |
480×200 |
|
工作台T型槽 |
mm×n |
14×1 |
|
工作台速度(无级变速) |
m/min |
3-25 |
|
前后手轮进刀量 |
mm |
0.02/格 2.5/圈 |
|
前后自动进给(无级变速) |
mm |
0.5-20 |
|
前后快速进给 |
r/min |
144 |
|
砂轮尺寸 (外径×宽度×内径 ) |
mm |
200×20×31.75 |
|
主轴转速 |
50Hz |
rpm |
2850 |
|
调频电机 |
30-6000 |
|
电机总功率 |
Kw |
1.69 |
|
磨头电机功率 |
Kw |
1.1 |
|
加工表面对基面的平行度 |
mm |
300:0.005 |
|
表面粗糙度 |
μm |
Ra0.32 |
|
总输入功率 |
w |
150 |
|
X-进给器输出转速 |
转/分 |
0-225 |
|
X-进给器尺寸 |
mm |
280×130×120 |
|
Y-进给器输出转速 |
转/分 |
0-120 |
|
Y-进给器尺寸 |
mm |
280×130×120 |
|
前后自动运动电机 |
Kw |
0.2 |
|
左右自动给进电机 |
Kw |
0.2 |
|
机床外形尺寸(长×宽×高) |
mm |
1550×1150×1590 |
|
包装箱尺寸(长×宽×高) |
mm |
1020×1150×1760 |
|
毛重、净重 |
T |
O.9、 0.85 |
|
【说明】
1、机床结构合理，刚性好，外型美观，操作方便。
2、工作台横向运动采用可实现机械传动和手动传动。
3、工作台纵向移动可实现机械传动和手动传动。
4、采用钢滚珠导轨传动,磨削采用同步带传动。
5、平面磨床的基础上把手动操作改成电动控制，显著提高工作效率，降低劳动强度，尤其是在进行大批量工件磨削时，比手动磨削方式显著提高零件光洁度，可根据用户需要配有永磁吸盘或电磁吸盘。
