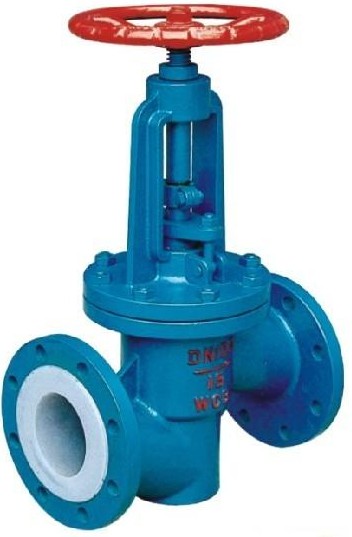

衬氟截止阀产品介绍：
衬氟截止阀分为：直通式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统中做截断介质作用，但需要强调的是衬氟截止阀严禁做流量调节，以免节流口出产生的高速介质流冲蚀破坏密封面。
衬氟截止阀应用范围：
衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟截止阀结构特点：
1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
衬氟截止阀标准规范：
设计制造标准：GB/T 12233、GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬氟截止阀零件材料与工况：
| 序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
| Z |
C |
P |
R |
PL |
RL |
| 1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 2 |
球体/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
| 3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
| 4 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
| 6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
| 7 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
| 8 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
| 9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
| 10 |
手柄 |
WCB |
WCB |
WCB | | |
