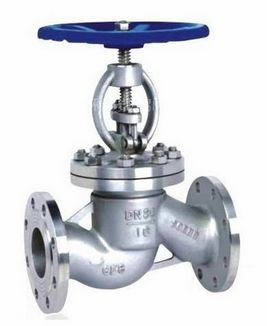

型 号	公称压力	试验压力			工作温度(℃)	适用介质
		强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝 酸 类
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋 酸 类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝 酸 类
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋 酸 类

主要零件材料:

零件名称	材 料Material
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
阀体、阀盖	铬镍钛钢 Ci Ni Ti	铬镍钼钛钢 Ci Ni Mo Ti Steel
阀 板
阀 杆
阀杆螺母	铝铁青铜
手 轮	灰铸铁、可铸锻铁

主要连接尺寸和外形尺寸:

型 号 Type	公称通径 DN	尺 寸(mm)
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

主要连接尺寸和外形尺寸:

型号 Type	公称通径 DN	尺 寸(mm)
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550

主要连接尺寸和外形尺寸:

型号 Type	公称通径 DN	尺寸(mm)
		L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-40P(R)	15	130	95	65	45	233	16-2	4-14	40
	20	150	105	75	55	275	16-2	4-14	51
	25	160	115	85	65	285	16-2	4-14	58
	32	180	135	100	78	302	18-2	4-18	66
	40	200	145	110	85	355	18-3	4-18	76
	50	230	160	125	100	370	20-3	4-18	88
	65	290	180	145	120	408	22-3	8-18	110
	80	310	195	160	135	436	22-3	8-18	121
	100	350	230	190	160	475	24-3	8-23	150
	125	400	270	220	188	558	28-3	8-25	178
	150	480	300	250	218	720	30-3	8-25	204
	200	600	375	320	282	800	38-3	12-30	260
J41W-64P(R)	150	170	105	75	55	240	18-2	4-14	41
	20	190	125	90	68	280	20-2	4-18	51
	25	210	135	100	78	290	22-2	4-18	58
	32	230	150	110	82	325	24-2	4-23	66
	40	260	165	125	95	360	24-3	4-23	76
	50	300	175	135	105	410	26-3	4-23	88
	65	340	200	160	130	430	28-3	8-23	110
	80	380	210	170	140	465	30-3	8-23	121
	100	430	250	200	168	537	32-3	8-25	150
	125	500	295	240	202	630	36-3	8-30	176
	150	550	340	280	240	790	38-3	8-34	204
	200	650	405	345	300	910	44-3	12-34	260
