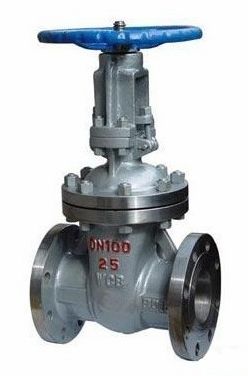

阀门用途:
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
结构与特点:
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
标准与规范：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79GB/T9112-9131的规定
检查与试验：安JB/T9092-99GB/T13927-92的规定
传动方式：手动、电动、齿轮
性能与规范：
|
型号
Type |
公称压力
Nominal
Pressure |
试验压力
Test Pressure |
工作温度（℃）Working
Temperature |
适用介质Suitable
Medium |
|
强度（水）
(Mpa) |
密封（水）
空气（Mpa） |
低压密封
空气（Mpa) |
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
水、蒸汽、
油品等 |
|
Z41H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
|
Z41H-40C |
4.0 |
6.0 |
4.4 |
0.6 |
≤425 |
|
Z41H-64C |
6.4 |
9.6 |
7.0 |
0.6 |
≤425 |
主要零件材料：
|
零件名称 |
阀体材料Body Material Code |
Part Name |
|
阀体/阀盖 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti/CF8 |
ZG1Cr18Ni12Mo2Ti/CF8M |
Body/Bonnet |
|
闸板 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti/CF8 |
ZG1Cr18Ni12Mo2Ti/CF8M |
Wedge |
|
阀杆 |
Cr13 |
25Cr2MoV |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
Stem |
|
填料 |
柔性石墨/Flexible Graphite |
聚四氟乙烯/PTFE |
Packing |
|
垫片 |
18-8柔性石墨/18-8Flexible Graphite |
Gasket |
|
螺栓 |
35/35CrMo |
25CrMoV |
1Cr18Ni9 |
1Cr18Ni9 |
Bolt |
|
适用温度 |
-29-425℃ |
-29-450℃ |
-40-200℃ |
-40-200℃ |
Suitable Temp. |
|
适用介质 |
水、油品、蒸汽
Water,Oil,Steam |
蒸汽、油品
Steam,Oil |
硝酸类
Nitrc Acid |
醋酸类
Acetic Acid |
Suitable Medium | | |
