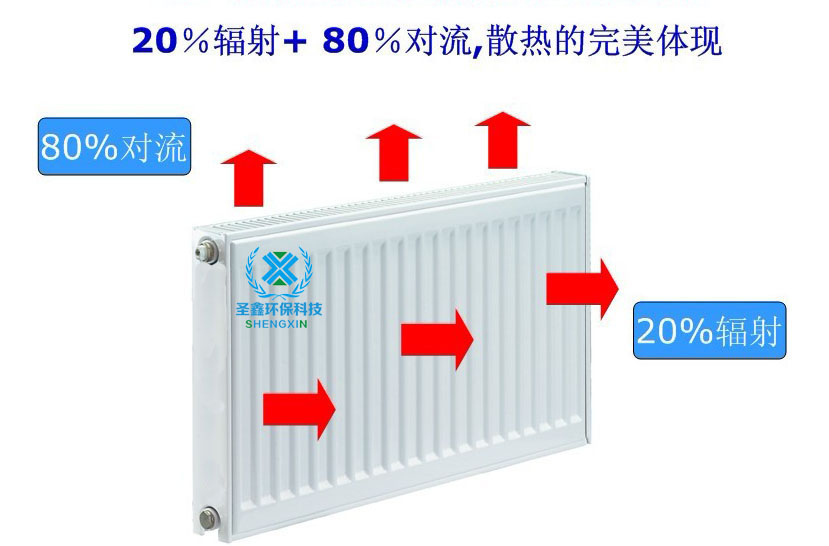

 ◆ 辐射+对流 ，采暖更节能舒适：科学的“水槽板+对流片”结构，使辐射与对流的传热方式完美结合，极大地提高了散热效率；独特的对流片设计，增强了室内的空气流通，宽阔的散热表面保证了均匀的热辐射，充分温和的对流热能带来充
分的舒适性。研究证明，在低温热水供暖情况下使用钢制板式散热器，室内舒适性最佳。
◆ 外形简约超薄，安装灵活多样：简约超薄的北欧风格，典雅、大方，节约室内空间的同时与家居融为一体。大小型号612种，选型灵活多样，安装方便、美观。
◆ 欧洲主流，中国潮流：70%以上的欧洲家庭选用钢制板式散热器采暖已达数十年之久；钢制板式散热器因轻型、高效、节能、舒适、美观，在中国作为高档潮流产品，三北地区众多大型项目相继选用钢制板式散热器采暖。长江流域，因采用壁挂炉分户采暖，经过节能经济性与舒适性的实践比较，60%以上的家庭选用钢制板式散热器采暖。
主要技术参数：
|
10型：10VK 型 |
|
规格 |
中心距（mm） |
散热量(W) |
工作压力 |
计算公式 |
|
GB-10-300 |
245 |
753 |
0.6Mpa |
Q=7.162△T1.103 |
|
GB-10-400 |
345 |
772 |
0.6Mpa |
Q=7.802△T1.103 |
|
GB-10-500 |
445 |
824 |
0.6Mpa |
Q=7.719△T1.121 |
|
GB-10-600 |
545 |
976 |
0.6Mpa |
Q=8.774△T1.131 |
|
GB-10-900 |
845 |
1045 |
0.6Mpa |
Q=8.679△T1.221 |
|
11型：11VK 型 |
|
规格 |
中心距（mm） |
散热量(W) |
工作压力 |
计算公式 |
|
GB-11-300 |
245 |
807 |
0.6Mpa |
Q=7.854△T1.112 |
|
GB-11-400 |
345 |
1048 |
0.6Mpa |
Q=7.122△T1.198 |
|
GB-11-500 |
445 |
1286 |
0.6Mpa |
Q=7.944△T1.221 |
|
GB-11-600 |
545 |
1506 |
0.6Mpa |
Q=7.519△T1.272 |
|
GB-11-900 |
845 |
2170 |
0.6Mpa |
Q=8.334△T1.335 |
|
20型：20VK 型 |
|
规格 |
中心距（mm） |
散热量(W) |
工作压力 |
计算公式 |
|
GB-20-300 |
245 |
1017 |
0.6Mpa |
Q=7.062△T1.193 |
|
GB-20-400 |
345 |
1268 |
0.6Mpa |
Q=7.879△T1.221 |
|
GB-20-500 |
445 |
1317 |
0.6Mpa |
Q=8.067△T1.223 |
|
GB-20-600 |
545 |
1533 |
0.6Mpa |
Q=7.655△T1.272 |
|
GB-20-900 |
845 |
2149 |
0.6Mpa |
Q=7.786△T1.349 |
|
21型：21VK 型 |
|
规格 |
中心距（mm） |
散热量(W) |
工作压力 |
计算公式 |
|
GB-21-300 |
245 |
1304 |
0.6Mpa |
Q=7.987△T1.223 |
|
GB-21-400 |
345 |
1492 |
0.6Mpa |
Q=7.541△T1.272 |
|
GB-21-500 |
445 |
1698 |
0.6Mpa |
Q=8.339△T1.276 |
|
GB-21-600 |
545 |
1969 |
0.6Mpa |
Q=7.594△T1.334 |
|
GB-21-900 |
845 |
2742 |
0.6Mpa |
Q=8.303△T1.392 |
|
22型：22VK 型 |
|
规格 |
中心距（mm） |
散热量(W) |
工作压力 |
计算公式 |
|
GB-22-300 |
245 |
1449 |
0.6Mpa |
Q=7.323△T1.269 |
|
GB-22-400 |
345 |
1836 |
0.6Mpa |
Q=7.171△T1.331 |
|
GB-22-500 |
445 |
2205 |
0.6Mpa |
Q=8.258△T1.341 |
|
GB-22-600 |
545 |
2587 |
0.6Mpa |
Q=7.238△T1.411 |
|
GB-22-900 |
845 |
3574 |
0.6Mpa |
Q=7.437△T1.482 |
主要技术参数：
|
高度H |
300，400，500 ，600，900mm |
|
长度L |
400,500,600,700,800,900,1000,1100,
1200,1400,1600,1800,2000,2300,2600,3000mm |
|
供回水管中心距离 |
h=H-55mm |
|
管接头尺寸 |
4xGl／2内螺纹 |
|
最高工作压力 |
0.6MPa |
|
最高工作温度 |
<120℃ |
|
与散热器的连接方式 |
左侧或右侧连接 |
板式散热器10型、11型、20型、21型、22型．它与供热系统在侧面(左或右侧)连接，适用于强制循环或重力循环的供热系统。
IOVK型，11VK型、20VK型、21VK型、22VK型板式散热器，此类散热器采用右侧底部连接方式与供热系统连接，适用于强制循环或重力循环系统。
|
