 用途和使用范围：

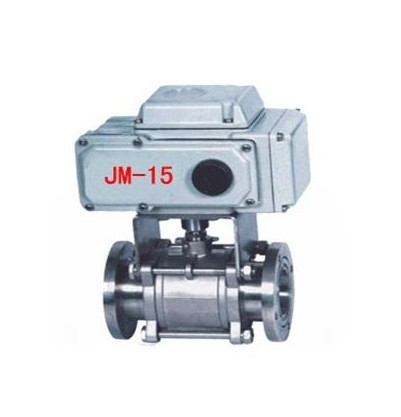

GUD系列电动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
主要性能：
● 漏率： ≤1.3×10-9Pa.M3/S；
● 压力范围：1.3×10-7Pa～6×105pa；
● 工作温度：-30℃～+232℃；
● 工作电压：220V；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
原理：采用电动执行器驱动阀杆转 90º达到开关目的。
性能特点：
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置电动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
主要零件材料：
阀体 304、316L； 球体 316L；
密封件 增强聚四氟乙烯
法兰连接尺寸：
快卸法兰连接尺寸 (标准：GB4982)
|
型 号 |
DN |
A |
B |
L |
H |
|
GUD-16R |
16 |
30 |
12.2 |
75 |
220 |
|
GUD-20R |
20 |
40 |
26.2 |
90 |
230 |
|
GUD-25R |
25 |
40 |
26.2 |
100 |
240 |
|
GUD-32R |
32 |
55 |
34.2 |
110 |
252 |
|
GUD-40R |
40 |
55 |
41.2 |
120 |
265 |
卫生级连接尺寸：
卫生级法兰连接尺寸 (标准：ISO-2852)
|
型 号 |
DN |
A |
B |
L |
H |
|
GUD-16R |
16 |
34 |
27.5 |
75 |
220 |
|
GUD-20R |
20 |
50.5 |
43.5 |
90 |
230 |
|
GUD-25R |
25 |
50.5 |
43.5 |
100 |
240 |
|
GUD-32R |
32 |
50.5 |
43.5 |
110 |
252 |
|
GUD-40R |
40 |
50.5 |
43.5 |
120 |
265 |
|
GUD-50R |
50 |
64 |
56.5 |
135 |
285 |
|
GUD-65R |
65 |
77.5 |
70.5 |
150 |
330 |
|
GUD-80R |
80 |
91 |
83.5 |
200 |
390 |
|
GUD-100R |
100 |
119 |
110 |
250 |
440 |
活套连接尺寸：
活套法兰连接尺寸 (标准：GB6070)
|
型 号 |
DN |
A |
B |
n |
c |
L |
H |
|
GUD-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
220 |
|
GUD-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
230 |
|
GUD-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
240 |
|
GUD-32R |
32 |
90 |
70 |
4 |
9 |
110 |
252 |
|
GUD-40R |
40 |
100 |
80 |
4 |
9 |
120 |
265 |
|
GUD-50R |
50 |
110 |
90 |
4 |
9 |
135 |
285 |
|
GUD-65R |
65 |
130 |
110 |
4 |
9 |
150 |
330 |
|
GUD-80R |
80 |
145 |
125 |
8 |
9 |
200 |
390 |
|
GUD-100R |
100 |
165 |
145 |
8 |
9 |
250 |
440 | |
