 SNS主动防护系统又称SNS主动边坡防护网系统、SNS柔性边坡防护网系统、柔性边坡防护网、SNS边坡防护网。
SNS主动网采用钢丝绳锚杆或钢筋锚杆和支撑绳固定方式钢丝绳柔性网覆盖具有潜在的地质灾害的坡面上从而实现坡面加固或限制落石运动范围的一种防护网。
|
型号 |
网型 |
结构配置 |
主要防护功能 |
|
GAR1 |
钢丝绳网 |
边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳 |
围护作用，限制落石运动范围抑制崩塌的发生 |
|
GAR2 |
钢丝绳网 |
系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉 |
坡面加固，抑制崩塌和风化剥落，限制局部或少量落石运动范围 |
|
GPS1 |
钢丝绳网+钢丝格栅网 |
同GAR1 |
同GAR1，有小块落石时选用 |
|
GPS2 |
钢丝绳网+钢丝格栅网 |
同GAR2 |
同GAR2，有小块落石或土质坡时选用 |
|
GER1 |
钢丝格栅网 |
同GAR1但用铁丝缝合 |
同GAR1但落石块体较小且寿命要求较短时选用以碎落防护为主 |
|
GER2 |
钢丝格栅网 |
同GAR2但用铁丝缝合 |
同GAR2但落石块体较小且寿命要求较短时选用 |
|
CTC-65A |
高绳度钢丝格栅网 |
预应力钢筋锚杆+孔口坑+缝合绳（根据需要选用边界支撑绳和钢丝绳锚杆） |
同GAR2，能满足可达100年的更长的防腐寿命要求但其加固能力仅为其70%—80%，不适合于积体大于1m大块孤危石加固 |
|
CTC-65B |
高绳度钢丝格栅网 |
同GAR1 |
同GAR1，能满足可达100年的更长的防腐寿命要求不适合于积体大于1m大块孤危石加固 |

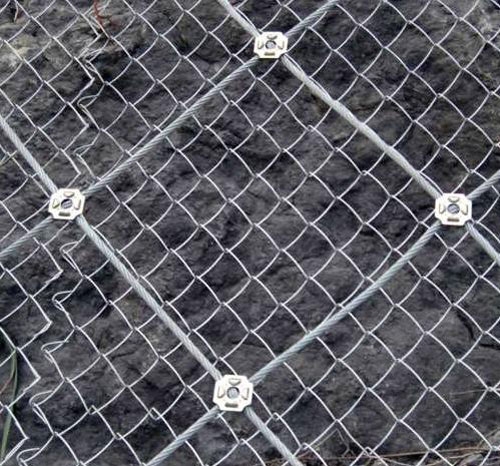

SNS主动防护系统
SNS主动防护系统是由钢丝绳网、格栅网及锚杆构成的区域面防护网。当系统作用在防护的斜坡或岩石上，防护坡面的崩塌岩石、危岩、风化碎石及剥落土体将被控制于钢丝绳网范围内运动，从而达到整体坡面防护效果。系统若作用在爆破工地上，便形成了防止爆破飞石形成危害的防护系统。
SNS柔性防护网特性
作用于原理上类似喷锚和土钉墙等面层护坡体系，但因其柔性特征能使系统将局部集中荷载向四周均匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。
SNS柔性防护网的用途
系统的开放性，地下水可以自由排泄，避免了由于地下水压力的升高而引起的边坡失稳问题。SNS主动防护系统除对稳定边坡有一定贡献外，同时还能抑制边坡被遭受进一步的风化剥蚀，且对坡面形态特征无特殊要求，不破坏和改变坡面原有的地貌形态和植被生长的挑拣，其开放特征给随后或今后有条件并需要实施人工坡面路滑保留了必要的挑拣，绿色植物能够在其开放的空间上自由生长，从而抑制坡面破坏和水土流失，反过来又保护了地貌和坡面植被，实现最佳的边坡防护和环境保护的目的。
SNS被动防护网系统简介
SNS被动柔性边坡防护网：采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将金属柔性网以一定的角度安装在坡面上，形成栅栏形式的拦石网，从而实现对落石和泥石流体固体物质拦截的一种防护网。
SNS被动防护网系统的原理
SNS被动防护网系统是以钢丝绳网为主的栅栏式柔性拦石网。设置于斜坡上相应为止，用于阻挡、拦截斜面坡上的滚落石以避免其破坏保护的对象，如铁路、公路、建筑物等。当设置于泥石流区域内时，便可形成拦截泥石流体固体大颗粒的柔性格栅坝。
SNS被动防护网系统特性
SNS被动防护网系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能，消能环的设计和采用使系统的抗击力得到进一步提高，与钢性拦截和砌浆挡墙相比较，改变了原有施工工艺，使工期和资金得到了减少。
SNS被动防护网产品用途
SNS被动防护网系统适用于建筑施工旁边有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设计之外，避开灾害对建筑设施的毁坏。
|
型号 |
网型 |
结构配置 |
主要防护功能 |
|
RX—025 |
DO/80/250 |
钢柱+支撑绳+拉毛系统+缝合绳+减压环 |
拦截撞击能250KJ以内的落石 |
|
RX—050 |
DO/80/200 |
同RX—025 |
拦截撞击能500KJ以内的落石 |
|
RX—075 |
DO/80/150 |
同RX—025 |
拦截撞击能750KJ以内的落石 |
|
AX—015 |
DO/80/250 |
同RX—025 |
拦截撞击能150KJ以内的落石 |
|
AX—030 |
DO/80/200 |
同RX—025 |
拦截撞击能300KJ以内的落石 |
|
CX—030 |
DO/80/200 |
同RX—025 |
同AX—030 |
|
CX—050 |
DO/80/150 |
钢柱+支撑绳+拉毛系统+缝合绳 |
同AX—050 | |
