当前位置：建材网首页 > 商品展示> 排水系统 > 气动浆液阀Z673X

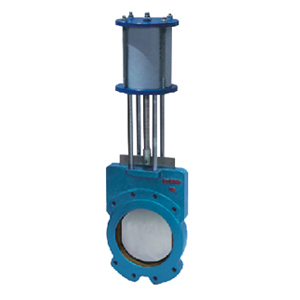

气动浆液阀Z673X

点击看大图

商店名称：	上海苏高阀门有限公司
商品类型：	排水系统
商品价格：	100 元	品牌名称：	苏高阀门
商品产地：	上海	有效期：	长期有效
点击次数：	2062	发布时间：	2011年1月12日

商品详情

产品编号：	5811303316
产品名称：	气动浆液阀
规　　格：	DN50-DN600
产品备注：	产品型号：Z673X

　　　产品说明

气动浆液阀

产品详细介绍

气动浆液阀主要性能规范
Chief Proprty And Specifieation

公称压力（MPa）
Normal Pressure
0.6 1.0

试验压力（MPa）
Test Pressure 壳体
Shell 0.9 1.5

密封
Seal 0.66 1.1

使用介质
Applicable Medium
煤浆、粮浆、纸浆、泥浆、活
水砂浆、矿渣、碱液
Admixtvre Of Duffand Water、Pulp、
Studge、Dross Basic Solution

工作温度
Working Temperation ≤100℃

气动浆液阀主要零部件材质
Material Of Main Part

体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I

闸板Disc 碳钢、不锈钢
C.S、S.S

阀杆Stem 不锈钢
S.S

密封面Sealing 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

气动浆液阀主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

MPa DN L D D1 B H n-M 2

PN0.6 PN1.0

1.0 50 40
40 125 100 115 335 4-M16 45°

65 40 40 145 120 115 363 4-M16 45°

80 50 50 160 135 150 395 4-M16 22.5°

100 50 50 180 155 150 465 4-M16 22.5°

125 50 50 210 185 190 530 4-M16 22.5°

150 60 60 240 210 190 630 4-M20 22.5°

200 60 60 295 265 230 750 4-M20 22.5°

250 70 70 350 318 280 900 8-M20 15°

300 70 80 400 368 350 1120 8-M20 15°

350 80 90 460 430 350 1260 10-M20 11.25°

400 90 120 515 482 350 1450 10-M24 11.25°

450 90 120 565 532 350 1600 14-M24 9°

500 100 130 620 585 350 1800 14-M24 9°

600 100 140 725 685 430 2300 14-M27 9°
